Cara Membuat Mesin Cuci 2 Tabung (Ide Kreatif)

Pada kesempatan ini saya akan membahas mengenai bagaimana sih cara membuat sebuah rangkaian mesin cuci dua tabung sendiri dan tentu dengan cepat mudah efektif dan efisien.

Kenapa dibuat sendiri?

Pada dasarnya sebuah mesin cuci dua tabung atau manual, sudah dilengkapi dengan rangkaian orisinilnya dan sudah bagus. Tidak perlu diotak atik lagi karena sudah sesuai dengan fungsi dan kegunaan. Namun, bagaimana dengan sobat yang hendak memperbaiki sebuah mesin cuci dan kebingungan dengan banyaknya kabel didalamnya. membuat kepala jadi pusing tentunya.

Apalagi bila sobat berencana merakit mesin cuci sendiri. Dengan alasan mesin cuci didapat dari tukang rongsokan yang sudah dibawa semua rangakain kabelnya.

Atau mungkin sobat sengaja untuk belajar merangkaian arus kabel listrik pada mesin cuci duat tabung. Itu terserah sobat

Selain itu, masih banyak alasan yang berpariasi kenapa sobat berencana membuat rangkaian mesin cuci dua tabung sendiri. Oleh karena itu, simak baik – baik pembahasan kali ini

Sebenarnya, susunan rangkaian pada mesin cuci dua tabung itu sangat simple (mudah). Karena pada intinya susunan kabel tersebut bertugas untuk menghidupkan kedua motor listrik (mesin dinamo) dengan melalui Timer (saklar waktu) langsung menunju mesin

Coba perhatikan gambar dibawah ini :

diagram rangkaian mesin cuci dua tabung

Gambar diatas adalah gambar jelek yang saya buat dan praktekan untuk merakit rangkaian mesin cuci dua tabung sendiri. Dan Alhamdulillah hasilnya memuaskan dan kabel sisa dari rangkaian sebelumnya tersisa banyak.

Berikut caranya

Siapkan terlebih dahulu kabel dan susunan rangkaian sebagaimana mestinya antara lain
Dua buah motor listrik yang satu untuk pengering dan yang satunya lagi untuk pencuci.
Satu buah Timer dua kontak hubung untuk mesin pengering, dan satu buah timer 3 buah kontak hubung yaitu : Comen, NC, & NO untuk pencuci. Bisa dibeli di Toko elektronik dan service elektronik
Silahkan memulai memasangan dengan mengikuti gambar diatas

Catatan catatan penting dari admin kelistrikanku.com

Hal pertama yang harus dilakukan adalah pemeriksaan motor listrik dengan menghubungkan arus langsung pada motor listrik. Tentu dengan kapasitor.

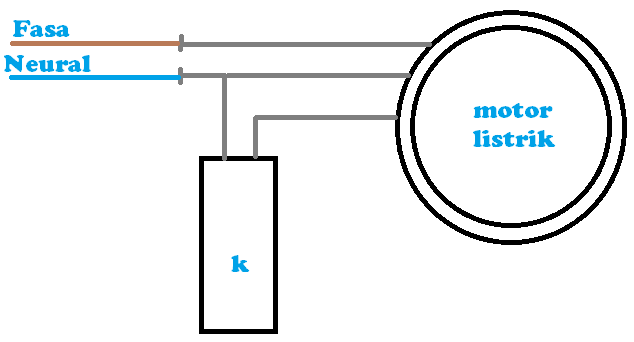

Tidak tahu caranya? Simak gambar berikut

cek motor listrik mesin cuci dua tabung

Dengan menghubungkan langsung Dinamo dan sumber arus maka akan dapat dilihat kualitas dinamo apakah masih bagus atau sudah tidak normal. Simak artikel berikut agar lebih mudah mengenal motor listrik (dinamo) yang bagus atau tidak : Cara memeriksa baik tidaknya Motor listrik1 dan 3 fasa lengkap dengan teori pemahamannya

Jika motor listrik dirasa baik, maka lakukan pemasangan timer. Jika sudah dipasangan maka langkah selanjutnya adalah pemasangan kabel.

Untuk melakukan pemasangan kabel, yang pertama kali dikerjakan adalah menghubungkan kabel dari arus fasa menuju pada Timer dengan kata lain sobat harus mengarahkan kabel menuju bagian atas mecin cuci.

Silahkan ambil arus dan hubungkan pada komen Timer. Bagaimana cara menghubungkan kabel pada kontak hubung yang benar? Caranya mudah yaitu dengan menggunakan avometer

Agar lebih paham silahkan diBaca : cara kerja Timer mesin cuci serta cara memasangnya

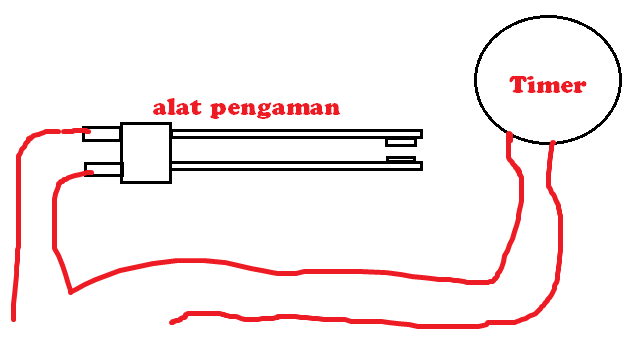

Berbeda dengan pemasangan kabel pada timer pencuci yang langsung dipasang, untuk pemasangan kabel pada timer pengering diharuskan melewati alat pengaman seperti ini :
alat pengaman Cara membuat rangkaian mesin cuci dua tabung sendiri dengan mudah

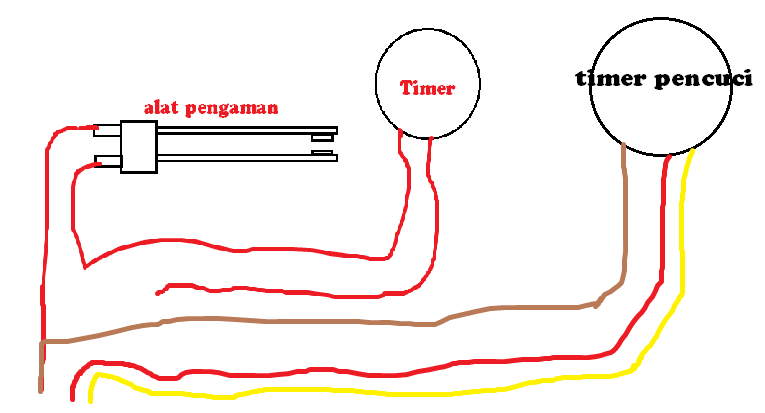

Maka jika digabung dengan Timer pencuci akan seperti ini

Cara membuat rangkaian mesin cuci dua tabung sendiri dengan mudah

Dihasilkan 3 kabel yang akan menuju pada motor listrik. Yang membuat para teknisi bingun adalah bagaimana cara menentukan kabel yang benar untuk pemasangan kabel pada motor listrik mesin cuci?

Salah satu cara mengetahui kabel yang benar adalah dengan melihat warna kabel, biasanya untuk setrum kapasitor berwarna merah dan kuning. Dan untuk arus langsung berwarna abu/ hitam/ biru

Hubungkan arus pada timer menuju pada kapasitor yang langsung dihubungkan pada motor listrik sebagaimana dijelaskan pada gambar paling atas

Selanjutnya adalah pemasangan kabel netral. Kabel netral dihubungkan langsung pada motor listrik dengan warna hitam/ abu/ atau biru tanpa melalui kapasitor. Agar lebih jelas silahkan perhatikan gambar paling atas

Demikian artikel singkat kali ini, semoga dapat bermanfaat dan dapat membantu masalah sobat dimapaun dan apapun masalahnya

Source :  Cara membuat rangkaian mesin cuci dua tabung sendiri dengan mudah

Silahkan Share Dan Semoga Bermanfaat
